G730-U00&G730-C00 touch error by kokoaung

G730-U00 နဲ ့G730-C00 တို ့ရဲ ့touch အပိုင္းကြာၿခားခ်က္ေလးပါ။
G730-UOO ေတြမွာ အသုံးၿပဳထားတဲ့ ပါ၀ါအိုင္စီက MT6323 ပါ ။ အဲဒီအိုင္စီရဲ ့
အတြင္းpin ေလးေတြကေန touch အတြက္လိုအပ္တဲ့ vdd 1.7v,vdd2.8v တို ့ကို
တိုက္ရိဳက္ထုတ္ေပးပါတယ္။ touch မရလို ့ wifi/bluetooth ဲၿဖဳတ္ရတဲ့အထဲမွာ
ဒီ ေမာ္ဒယ္အတြက္မပါဘူးထင္တယ္ဗ်။ flash မီးပိုင္း၊ proximity sensor ပိုင္းေတြနဲ ့ေတာ့
ဆိုင္ပါတယ္။
G730-C00 မွာႀကေတာ့ PM8029 အသုံးၿပဳထားပါတယ္။ ဗို ့ေပးသြင္းတဲ့လမ္းေႀကာင္းကို
လိုက္ႀကည့္တဲ့အခါ MT6323 လိုတိုက္ရိဳက္ေပးထားတာမဟုတ္ပဲ၊ vdd2.8v တစ္လိုင္းပဲ
ပါ၀ါအိုင္စီကတိုက္ရိဳက္ပးၿပီး၊ vdd1.7v ကို gate ic ေလးတစ္လုံးခံထားတာေတြ ့ရပါတယ္။
Flash မီးအိုင္စီမွာပါ၀င္တဲ့ I2C Interface ေႀကာင့္ ေရ၀င္ၿပီး flash မီးပိုင္းေရွာ့ၿဖစ္တဲ့အခါ
Touch ရဲ ့I2C လမ္းေႀကာင္းေပ်ာက္သြားတဲ့အတြက္ touch ဆြဲလို ့မရေတာ့တာပါ။
ဒီေမာ္ဒယ္မွာေတာ့ bluetooth အပိုင္းေႀကာင့္touch မရတာမ်ိဳးၿဖစ္တတ္ပါတယ္။
ကြဲလြဲေနတဲ့ပုံစံေလးႏွစ္ခုကိုေလ့လာႀကည့္ႀကပါ။
post ေတြတင္ရတာလဲခပ္လန္ ့လန္ ့ပဲခင္ဗ်ာ ၿဖတ္သြားၿဖတ္လာဆရာေတြက အၿမဲ
ခလုတ္တိုက္ တိုက္ေနလို ့ပါ။ကြ်န္ေတာ္တို ့က ဘ၀တူညီအစ္ကိုေတြ အတြက္မွ်ေ၀ေပးတာပါ။
ေတာ္လြန္းတတ္လြန္းလို ့ဟုတ္ပါဘူး။မွားတာလဲပါမယ္၊မွန္တာလဲရိွမယ္ေပါ့ဗ်ာ။
လူတစ္ေယာက္ဆီကေကာင္းကြက္ႀကီးပဲေတာ့ လိုခ်င္လို ့ဘယ္ရမလဲဗ်ာ။
အဆိုးအေကာင္းအမွားအမွန္ ကိုလကၡံနိင္မွပဲေပါင္းသင္းဆက္ဆံႀကတာေကာင္းပါတယ္။
ပုံ ရႊဲ ့ေစာင္းယိုင္နဲ ့ညီေနာင္မ်ား။



Audio error by kokoaung

အသံပိုင္းေလးပါ
ဖုန္းေတြမွာအသံပိုင္းကိုသုံး္ပိုင္းေတြ ့နိင္ပါတယ္။
တစ္ပိုင္းက ring tone,mp3,game တို ့ပါ၀င္တဲ့ multimedia ပိုင္းကထြက္လာမဲ့
အသံပိုင္းကိုplayback audio အပိုင္းၿဖစ္ၿပီး
ဖုန္းတစ္လုံးနဲ ့တစ္လုံးဆက္သြယ္ေၿပာဆိုႀကတဲ့အခါ
tx,rx, လိုင္းေတြနဲ ့အတူပါလာတဲ့ စကားသံေတြကိုေတာ့
digital signal  audio code  အပိုင္းလို ့ေခၚပါတယ္။ေနာက္တစ္ခုကေတာ့
FM STEREO အပိုင္းၿဖစ္ပါတယ္။
huawei ဖုန္းေတြမွာေတာ့အသံပိုင္းနဲ ့ပတ္သက္ၿပီး သီးၿခား audio processor
အိုင္စီအေနနဲ ့သိပ္မေတြ ့ရပါဘူး။ အသံပိုင္းအားလုံးကို CPU ကပဲ
ထိန္းခ်ဳပ္ထားပါတယ္။
Multi media chip (MMC) တနည္းအားၿဖင့္ EMMC ထဲမွာ
default ringtone အသံေတြရယ္user data ေတြၿဖစ္တဲ့၊mp3,mp4 သီခ်င္းသံေတြrecording သြင္းယူထားတဲ့အသံေတြဟာ
ROM ထဲ မွာထည့္ထားတာပါ။ဒါေႀကာင့္emmc တစ္လုံးကို  data ေတြထည့္ၿပီးအၿခား
အမ်ိဳးအစားတူ ဖုန္းတစ္လုံးမွာ ထည့္လိုက္ရင္ ခုနကထည့္ထားတဲ့ data ေတြအကုန္ၿပန္ပါလာပါတယ္။
ဒါေပမယ့္ audio code အပိုင္းနဲ ့ FM radio အပိုင္းကေတာ့ emmc နဲ ့မပတ္သက္ပါဘူး။
အစပ်ိဳး ၀င္ေရာက္လာတာက network ပိုင္းမွာရိွတဲ့ RF  အိုင္စီေတြၿဖစ္တဲ့  RFMD
RTR 6285,RTR6500, ဒီအိုင္စီေတြ၇ဲ ့ wildeband data ေတြကိုလကၡံတဲ့အပိုင္းကိုေရာက္ပါတယ္။ RF signal ေတြကို 800MHZ to 1250MHZ အတြင္းကန္ ့သပ္ၿပီးလကၡံၿကပါတယ္။ RF Transceiver ေတြမွာ LAN/IP module ေတြပါ၀င္ၿပီး သက္ဆိုင္ရာ cellular ip ကိုေရႊးခ်ယ္ေပးပါတယ္။
GSM channel band ပါ၀င္တဲ့ cellular tx,rx  နဲ ့audio code ေတြကို baseband အိုင္စီထံပို ့ေပးပါတယ္။baseband အိုင္စီေတြကို အမ်ားအားၿဖင့္ CPU ထဲမွာပဲေပါင္းစပ္ထားတာေတြ ့၇ပါ
တယ္။
ထိုနည္းအတိုင္းပဲ FM antenna ကေနတဆင့္၀င္လာတဲ့ signal ေတြကို FM Module မွာရိွတဲ့
 အိုင္စီကလကၡံၿပီး  digital signal ေတြကို  CPU ထံ ၿပန္ပို ့ပါတယ္ ။ဖုန္းေတြမွာ FM Antenna ကို နားႀကပ္ႀကိုးရဲ့
ခုခံမႈကေနတစ္ဆင့္ ၿပန္ယူထားတဲ့အတြက္ နားႀကပ္မထိုးရင္ေတာ့ FM မမိနိင္ပါဘူး။
သက္ဆိုင္ရာ module ေတြကပို ့လြတ္လိုက္တဲ့ digital code နဲ ့ audio signal  ေတြကို CPU ကလကၡ ့ယူၿပီး DACs အပိုင္းက digital to analog audio signal အၿဖစ္ၿပန္ေၿပာင္း
ေပးပါတယ္။အဓိကအေႀကာင္းကေတာ့ လူေတြရဲ့ အႀကားအာရုံမွာ အသံအၿဖစ္ခံစားနိင္မႈက
analog audio signal ၿဖစ္ၿပီး 20HZ TO 20KHZ ႀကားမွာ၇ိွတဲ့ႀကိမ္ႏႈန္းကိုသာႀကားနိင္တဲ့
အတြက္ၿပန္ေၿပာင္းေပးရတာၿဖစ္ပါတယ္။
မ်ားေသာအားၿဖင့္ audio signal ကို output ပိုင္းသ့ို တိုက္ရိုက္မထုတ္ေပးပဲ
speaker နဲ့ဆက္ေနတဲ့ power ic, audio amp output driver  ic ေလးေတြတဆင့္ခံၿပီး
အသံကိုထုတ္ယူႀကပါတယ္။ ေနာက္ပိုင္း၀င္လာတဲ့ honor ဖုန္းအခ်ို ့နဲ့ MSM 8212 အသုံးၿပဳ
ထားတဲ့ ဖုန္းေတြမွာေတာ့ အသံကို CPU ကေနတိုက္ရိဳက္ထုတ္ေပးတာေတြ ့၇ပါတယ္။
ပါ၀ါအိုင္စီေတာ္ေတာ္မ်ားမ်ားမွာ စပီကာ output  ပိုင္းေတြပါလာပါတယ္။
SAMSUNG ဖုန္းေတြမွာေတာ့ audio ပိုင္းကို သီးၿခား အိုင္စီေတြနဲ့ ထုတ္ေပးတာေတြ ့ရပါတယ္။
တစ္ခ်ို ့ဖုန္းေတြမွာဆိုရင္ audio processor သီးသန္ ့ပါ၀င္ၿပီး hifi sound ,equ, စနစ္ေတြ ထည့္ထားတဲ့အတြက္အသံထြက္အလြန္ေကာင္းမြန္တာေတြ့ရပါတယ္။
မည္သို ့ဆိုေစ ဖုန္းေတြမွာအသံမလာရင္ စပီကကေန စ စစ္၇မွာပါ။
စပီကာ၊ လမ္းေႀကာင္း၊ကြန္ပိုးနင့္၊ ပါ၀ါအိုင္စီ၊ စီပီယူ  တဆင့္ၿခင္းသြားရမ်ာပါ။
အေကာင္းဆုံးကေတာ့ ပါ၀ါအိုင္စီေတြရဲ့အတြင္းပတ္လမ္းေလးေတြကိုတတ္နိင္သေလာက္
ေလ့လာမွတ္သားထားဖို ့လိုပါတယ္။ MTK အုပ္စုေတြမွာ အသံနဲ ့ပတ္သက္ၿပီး
မိုက္အသံပိုင္းေရာ သီခ်င္းဖြင့္တဲ့အပိုင္း playback audio driver အပိုင္းေတြပါထည့္သြင္းထားတာေတြ ့ရပါတယ္။
ေနာက္တစ္ခုက ေဆာ့၀ဲနဲ ့ပတ္သက္တဲ့အပိုင္းပါ။
အသံနဲ ့ပတ္သက္တဲ့ apk တစ္ခုခုသုံးလိုက္တဲ့အခါ version မကိုက္တဲ့အခါမွာ အသံပိုင္းကို
ထိခိုက္နိင္ပါတယ္။သီခ်င္းသံရၿပီး မိုက္အသံမရတာတို ့၊ဖုန္း၀င္လာတာနဲ ့
recording mode ကိုေရာက္ၿပီး ေၿပာသမွ်အကုန္လိုက္မွတ္ေနတာမ်ိဳး၊
တစ္ဖက္ေၿပာတဲ့အသံမွာ echo သံေတြလိုထပ္ေနတာမ်ိဴးေတြ ၿဖစ္တတ္ပါတယ္။
တစ္ခ်ိဳ ့ဖုန္းေတြမွွွွွွွွွွွွွွွွွာ  firmware မွားတင္မိရင္ audio code အပိုင္းလုံး၀ပ်က္သြားတာမ်ိဳးရိွပါတယ္။
မိုက္အသံပိုင္းကိုေတာ့ဖုန္းအမ်ားစုမွ ာ  CPU အိုင္စီကေန ထိန္းခ်ဴပ္ထားတာေတြ ့၇ပါတယ္။
မိုက္ bias  ထုတ္ေပးတဲ့လမ္းေႀကာင္းၿပတ္သြားရင္  မိုက္သံလုံး၀ထြက္နိင္မွာမဟုတ္ေတာ့ပါဘူး။
အသံပိုင္းနဲ ့ပတ္သက္ၿပီးက်ယ္ၿပန္ ့လြန္းတဲ့အတြက္ အကုန္ေတာ့ၿပည့္စုံမႈရိွမွာမဟုတ္ပါဘူး။
ေလ့လာစညီငယ္ေတြ ဗဟုသုတ ရယုံေလာက္ပါပဲ။







PM…8110 Shock error by kokoaung

PM 8110 သုံးတဲ႔ဖုန္းေတြမွာ VPH လမ္းေျကာင္းေပၚ
မွာတစ္ခုခုေရွာ့ျဖစ္ေနရင္ အိုင္စီရဲ႕ေထာင့္ေလးတစ္ေနရာမွာပူေနတတ္ပါတယ္
VBATT အဝင္filter ကေန VPH filter ကို
iumper ေပးျပီးေရွာ့ရွာလို ့ရပါတယ္
အမ်ားဆုံးျဖစ္တတ္တာကေတာ့ vph filter ေရွာ့ျဖစ္ျခင္း
network ပိုင္းpa အဝင္ filter ေလးေတြေရွာ့ျဖစ္တာ
အျဖစ္မ်ားပါတယ္
ဒီအိုင္စီအသုံးျပဳတဲ႔ဖုန္းေတြမွာ Charging ပိုင္းသီး
သန္ ့မပါတဲ႔အတြက္ အားသြင္းပုံျပျပီး အားမဝင္ရင္
charging coil ေလးရဲ႔အထြက္ကေန diode တစ္လုံးခံၿပီး AC9 အဝင္ကို jumper ေက်ာ္ေပးနိင္ပါတယ္
ေနာက္ပိုင္းဖုန္းေတြပါဝါမနိုးတဲ႔အခါ network ပိုင္းက
အိုင္စီေတြပါစစ္ရတာေတြရိွလာပါတယ္
အေရးျကီးတဲ႔ MSM CLK TCXO CLK  SLEEP
CLK တစ္ခုခု မေရာက္ရင္ပါဝါမနိုးေတာ့ပါဘူး
အားလုံးပဲအဆင္ေျပျကပါေစ



Sim error by kokoaung

subscriber identity module  or  subscriber identification module (SIM)

sim ကပ္မဖတ္တာ (သို့) sim မသိတာ ပတ္သက္ၿပီး ေလ့လာႀကည့္တဲ့အခါ
ႏွစ္မ်ိဳးေတြ ့ရပါတယ္။

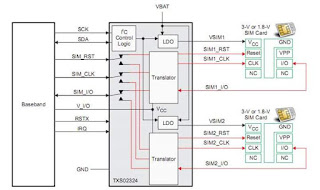

(1) SIM Translator  with slots
(2)PMIC build in Translator with slots

(1) SIM Translator  ဆိုတာကေတာ့  အားလုံးေခၚေနႀကတဲ့ sim ic ကိုေၿပာတာပါ။
dual sim I/O function pinout ေတြပါ၀င္ပါတယ္။ sim card ေတြမွာအဓိကပါ၀င္တဲ့ pin ေတြကေတာ့
V SIM,SIM DATA,SIM CLOCK,SIM RESET, GND  စတဲ့ PIN ေလးေတြပါၿပီး Slots ေတြနဲ ့ တြဲဖက္ထားပါတယ္။
sim နဲ ့ပတ္သက္တဲ့  modem data ေတြကို baseband  ic ကေန ထုတ္ေပးပါတယ္။
CPU နဲ ့တြဲလ်က္ပါလာတဲ့ Baseband ေတြကေတာ့ CPU ကေနတိုက္၇ိဳက္ ေမာင္းႏွင္ပါတယ္။
SAMSUNG ,HTC, တစ္ခ်ို ့ေမာ္ဒယ္ေတြမွာ baseband processor ကိုသီးသန္ ့ခြဲထုတ္ထားပါတယ္။
ပါ၀ါ ဖြင့္လိုက္ခ်ိန္မွာ  CPU ၇ဲ ့CLOCK generator  စတင္အလုပ္လုပ္ခ်ိန္မွာ sim detect clock ဗို ့ေလး
တစ္ခ်က္ ထုပ္ေပးပါတယ္။ ဒီအခ်ိန္မွာ sim ဗို ့လုံး၀မထြက္ေသးပါဘူး။ Second logo ကိုကူးသြားတဲ့အခ်ိန္မွာ
sim volt 1.7v တစ္ခ်က္ထုတ္ေပးပါတယ္။အကယ္ရ်္ sim ကပ္မထည့္ထားလွ်င္ ၿပန္က်သြားပါတယ္။
က်န္ငုတ္ေတြမွာ ဗို ့တိုင္းရင္ေတာ့ ေတြ ့ရမွာမဟုတ္ပါဘူး။ data ငုတ္မွာ 0.7 ခန္ ့ဗုိ ့ေလးကစားေနတာေတြ ့ရမွာပါ။
တကယ္လို ့ sim  slot မွာ လုံး၀ဗို ့မထြက္ရင္ေတာ့ sim ic လဲေပးရန္လိုပါတယ္။
မ်ားေသာအားၿဖင့္ၿဖစ္တတ္တာကေတာ့ sim ကပ္အထုတ္အသြင္း လုပ္ရင္း sim slot မွာရိွတဲ့ pin ေလးေတြ
က်ိဳးကုန္တာ ေကြးကုန္တာအၿဖစ္မ်ားပါတယ္။
ေရ၀င္တဲ့ဖုန္းေတြမွာ C ေလးေတြေ၇ွာ့ၿဖစ္တာ  R ေလးေတြၿပဳတ္ေနတာမ်ိုးေတာ့၇ိွပါတယ္။

(2) PMIC build in  အမ်ိဳးအစားကေတာ့ခုေနာက္ပိုင္း ၀င္လာတဲ့ MTK  devices ေတြမွာ အသုံးၿပဳတဲ့
MT 6323,6320,6329, အစ၇ီွတဲ့ PMIC ေတြဟာ SIM Translator အပိုင္းကို ပါ၀ါအိုင္စီထဲမွာေပါင္း
ထည့္ေပးထားတာေတြ ့ရပါတယ္။ဒါေႀကာင့္ sim volts လုံး၀မထြက္ ေတာ့ရင္ ပါ၀ါအိုင္စီလဲေပးရတာ
ေတြၿဖစ္လာပါတယ္။ sim 1,sim2, တစ္ခုခုမရတာလဲ ဒီအိုင္စီေႀကာင့္ၿဖစ္တတ္ပါတယ္။
အရင္ဆုံးေတာ့ ၿပင္ပပတ္လမ္းမွာ  components ေတြ ေကာင္းမေကာင္း စစ္ ေပးဖို ့လိုပါတယ္။
sim slot ေတြ pin က်ိဳးမက်ိဴး စစ္ရမွာပါ။ ဗို ့လုံး၀မထြက္ေတာ့မွပဲ  အိုင္စီေတြကိုင္ႀကပါလို ့
အႀကံေပးခ်င္ပါတယ္။တစ္ခါတစ္ရံ sim slot ေဘးနားမွာရိွတဲ့ esd diode ေလးေတြေရွာ့ၿဖစ္ရင္
second logo မွာရပ္ေနတတ္ပါတယ္။ sim ကပ္ထည့္လိုက္မွ ပါ၀ါပိတ္သြားတာမ်ိဳးလဲၿဖစ္တတ္ပါတယ္။
အားလုံးပဲအဆင္ေၿပႀကပါေစ။


Backlight error by soe myant thu

မေန႔က Backlight post အရမ္းရွည္သြားေတာ့ ထပ္မျဖည့္လို္က္ရလို႔ပါ

အေၾကာင္းတခုခုေၾကာင့္ backlight supply မွာပါတဲ့
ကြန္ပို႔နင့္ေလးေတြ ပ်က္သြားလို႔ အစားထုိးလဲတဲ့အခါ
သိထားရမယ့္ အခ်က္ေလးေတြပါ

1. IC
Switching လုပ္ေပးပါတယ္
သူ႔ထဲမွာပါတဲ့ ႀကိမ္ႏႈန္းအတိုင္း SW ငုတ္မွာ
ႀကိမ္ႏႈန္းျမင့္ထုတ္ေပးတာျဖစ္တဲ့အတြက္ အလုပ္လုပ္ပံု
ငုတ္အေနအထား ထြက္တဲ့ႀကိမ္ႏႈန္း တပံုစံထဲတူမွ အစားထိုးလို႔ ရပါမယ္
အထူးသျဖင့္ နံပါတ္ပါတူမွ ပိုအဆင္ေျပတတ္ပါတယ္

2. Booster Coil
ေအစီႀကိမ္ႏႈန္းျမင့္ (AC high frequency) ကို သိုေလွာင္ေပးရတဲ့အတြက္
ပတ္ထားတဲ့ ကြိဳင္အရြယ္အစား အပတ္ေရ တပံုစံထဲတူမွ အစားထုိးလုိ႔ ပိုသင့္ေတာ္ပါတယ္
ပါဝါအိုင္စီ (PMU) နားက ကြိဳင္ေတြကို အစားထုိးလို႔ မရပါဘူး လံုးဝ မတူလို႔ပါ
ကြိဳင္ အပတ္ေရနဲရင္ ေရွာ့ခ်သလို ျဖစ္ၿပီး အလုပ္လုပ္မေပးႏိုင္ပါဘူး
တျခားဖုန္းမွာပါတဲ့ backlight ပိုင္းက Coil နဲ႔ အစားထိုးရင္ ပိုျဖစ္ႏိုင္ေခ်ရွိပါတယ္

3. Rectifier Diode
ကြိဳင္က ထုတ္ေပးတဲ့ AC ကို DC ျဖစ္ေအာင္ ေျပာင္းေပးတာပါ
ကြိဳင္က ထုတ္ေပးတာ ႀကိမ္ႏႈန္းျမင့္ (high frequency)၊
ဗို႔ျမင့္ (high voltage) ျဖစ္တဲ့အတြက္
အဲဒါေတြကို ခံႏိုင္ရည္ရွိတဲ့ Diode ကိုပဲ အစားထိုး လဲေပးမွရပါမယ္
Backlight ပိုင္းက Diode မဟုတ္ရင္ေတာ့ ပူတာ
ခဏနဲ႔ ျပန္ေလာင္သြားတာမ်ိဳး ျဖစ္တတ္ပါတယ္

4. Condenser
ႏွစ္မ်ိဳး ပါပါတယ္ တမ်ိဳးက ဗို႔အဝင္လိုင္းမွာ ရွိေနၿပီး တမ်ိဳးက အထြက္ပိုင္းမွာပါ
ဗို႔အဝင္ပိုင္းက Condenser ေတြက ဗို႔နိမ့္ျဖစ္ေပမယ့္
ဗို႔အထြက္ပိုင္းက Condenser ကေတာ့ ဗို႔ျမင့္ ျဖစ္ပါတယ္
Diode က ေျပာင္းေပးတဲ့ DC volt ကို တည္ၿငိမ္ေအာင္ ထိန္းသိမ္းဖို႔နဲ႔
LED ေလးေတြက အသံုးျပဳတဲ့ဗို႔အားကို ဆက္တိုက္လိုသေလာက္ ေပးႏိုင္ဖို႔
အေပါင္းအႏႈတ္မွာ ဗို႔ျမင့္ Condenser ကို DC filter အျဖစ္ ခြဆက္ေပးထားတာပါ

Condenser ေတြမွာ တန္ဖိုးႏွစ္မ်ိဳး ပါပါတယ္
တခုက သိုေလွာင္ႏုိင္စြမ္းရည္ (capacitance) နဲ႔
တခုက ခံႏိုင္ရည္ဗို႔အား (working voltage) ပါ
Capacitance မ်ားရင္ လွ်ပ္စီးမ်ားမ်ား သိုေလွာင္ထားႏိုင္ၿပီး
Working Voltage မ်ားရင္ ဗို႔အားခံႏိုင္ရည္ ပိုမ်ားပါတယ္
အဝင္ပိုင္းမွာ VBatt volt (3.7) ျဖစ္တဲ့အတြက္ အဲဒီလိုင္းမွာ ရွိေနၾကတဲ့
Condenser ေလးေတြဟာ အၾကမ္းဖ်င္း ဗို႔အားခံႏိုင္ရည္ 10V ဝန္းက်င္ပဲ ရွိပါတယ္
အထြက္ပိုင္းမွာေတာ့ ဗို႔ျမင့္ (high voltage) ျဖစ္တဲ့အတြက္
အၾကမ္းဖ်င္း 50V ဝန္းက်င္ခံႏိုင္ရည္ရွိတဲ့ Condenser မ်ားကို သံုးၾကရပါတယ္
ေျပာခ်င္တာက အထြက္ပိုင္းက Condenser ေလးပ်က္လို႔ အစားထုိးမယ္ဆိုရင္
backlight ပိုင္းမွာရွိတဲ့ အထြက္ Condenser ကိုပဲ အစားထုိးမွ ရမွာပါ
တျခားအပိုင္းက Condenser နဲ႔ အစားထိုးမယ္ဆိုရင္
ဗို႔အားခံႏိုင္ရည္နိမ့္တဲ့အတြက္ ေရွာ့ျဖစ္ၿပီး ေလာင္သြားပါလိမ့္မယ္

ဆားဗစ္လုပ္တ့ဲအခါ သိထားရမယ့္ အခ်က္ေလးေတြပါခင္ဗ်ားးးးး

Mic error by kokoaung

မိုက္မရတဲ့အခါ အလြယ္တကူလုပ္လို ့ရတာရိွသလို ဟိုေက်ာ ္ဒီခြနဲ့ လုပ္ရတာေတြလဲ
ႀကဳံဖူးႀကမွာပါ။ ေလးစမိုက္၀ယ္မရလို ့ ရိွတဲ့ႏွစ္စမိုက္ေလးနဲ့ က်ဳပ္ က်က္လိ ရတာလဲ
ရိွတတ္ပါတယ္။
မိုက္မရတဲ့ၿပသနာ ဟာ ေရ၀င္တဲ့ဖုန္းေတြမွာအၿဖစ္မ်ားပါတယ္။မိုက္အေပါက္ထဲကိုေရ၀င္
ၿပီး မိုက္ပ်က္တာရိွသလို၊ မိုက္လမ္းေႀကာင္းေပၚ က  components ေလးေတြဆားေပါက္ၿပီး
ၿပဳတ္တာမ်ိဳးလဲရိွတတ္ပါတယ္။ မိုက္လမ္းေႀကာင္းေတြကိုေလ့လာႀကည့္တဲ့အခါ ဗို ့ကိုအသုံးၿပဳတာထက္
 signal ပိုင္းကိုပိုၿပီးသုံးထားတာေတြ ့ရပါတယ္။ coupling ,bypass အစရိွတဲ့ ကြန္ဒင္ဆာေလးေတြနဲ့
တည္ေဆာက္ထားတာေတြ ့ရပါတယ္။မိုက္ဆားကစ္ေတြကို CPU ကေန တိုက္ရိုက္ထုတ္တဲ့
အမ်ိဳးအစားနဲ ့ PMU ကေန ထုတ္တဲ့ အမ်ိဳးအစားဆိုၿပီး အုပ္စုႏွစ္မ်ိဳးေတြ ့ရပါတယ္။
ဒီေနရာမွာ အုပ္စုအမ်ိဳးအစားကြဲၿပားေပမယ့္ audio signal ၿဖစ္တဲ့ mic- bias ကိုအဓိက
သုံးထားတာၿခင္းေတာ့အတူတူပါပဲ။တစ္ခ်ိဳ ့ဖုန္းေတြမွာ  audio code အပိုင္းနဲ့ mic အပိုင္း
ကို  CPU ကေန တိုက္ရိဳက္ ထုတ္ေပးၿပီး ၊တစ္ခ်ိဳ ့ဖုန္းေတြမွာ MT 6323 တို ့လို
ပါ၀ါအိုင္စီေတြအသုံးၿပဳၿပီး audio mic အပိုင္းေတြကို ပါ၀ါအိုင္စီ ကပဲထုတ္ေပးတာေတြ ့ရပါတယ္။
မိုက္ေတြေကာင္းမေကာင္း မီတာနဲ ့တိုင္းႀကည့္လို ့ရပါတယ္။ မိုက္အမ်ားစုဟာ
ကြန္ဒင္ဆာမိုက္အမ်ိဳးအစားၿဖစ္တဲ့အတြက္၊volt နဲ့ audio signal ႏွစ္ခုေပါင္းၿပီးေပးမွအသံထြက္တာ
ကိုေတြ ့ရပါတယ္။ မီတာကို x1 စေကးမွာထားၿပီး  မိုက္ရဲ့အေပါင္းနဲ ့အႏႈတ္ အစေလးေတြကို
 တိုင္းႀကည့္ပါ မီတာတံ ဟာ ¼  ခန္ ့ၿပပါမယ္။ မီတာတံကိုေၿပာင္းၿပန္ ၿပန္လည့္တိုင္းရင္
လုံး၀မၿပပါဘူး။အကယ္ရ်္ ႏွစ္ဖက္စလုံးလုံး၀မၿပရင္လဲမိုက္မေကာင္းေတာ့ပါဘူး။
ေလးပင္မိုက္ေတြမွာ အတြင္းပိုင္းဖြဲ ့စည္းပုံအရ ႏွစ္ခုကို တစ္စုံေတြ ့ရပါတယ္။ ႏွစ္ခုကိုေပါင္း
ၿပီး groung ခ်ေပးရပါတယ္။ က်န္ႏွစ္ဘက္ကေတာ့ မိုက္အထြက္ပိုင္းနဲ ့မိုက္ bias လမ္းေႀကာင္း
ၿဖစ္ပါတယ္။ေလးပင္မိုက္ေနရာမွာ ႏွစ္ပင္မိုက္နဲ ့အစားထိုးမယ္ဆိုရင္ ပူးၿပီး ground ခ်ထားတဲ့
အစႏွစ္ခုဘက္မွာ မိုက္ရဲ့ အနက္ႀကိဳးစနဲ ့ဆက္ေပးပါ။ က်န္ႏွစ္ဖက္မွာ resistor 5.6k တစ္လုံးကို
ခြလ်က္တတ္ေပးၿပီး အနီႀကိဳးနဲ့ဆက္ေပးပါ ။ဒီေနရာမွာ မိမိတတ္လိုက္တဲ့ ဖက္မွားေနရင္
အသံမထြက္ပါဘူး။ အနီစကို အၿခားတစ္ဖက္ထိတ္သိ ု့ေၿပာင္းၿပီး ဆက္ေပးပါ။
ႀကားတြင္ခြလ်က္ခံထားေသာ resistor ohm တန္ဖိုး ကို အတိုးအေလ်ာ့ၿပဳလုပ္ေပးၿခင္းၿဖင့္
မိမိလိုအပ္ေသာ မိုက္သံအတိုးအက်ယ္ကိုခ်ိန္ၿငိွနိင္ပါတယ္။အားလုံးပဲအဆင္ေၿပႀကပါေစ။
--------------------------------------------------------------------------------------------------------------



Network error by kokoaung

ခုေနာက္ပိုင္း HUAWEI ကအသစ္၀င္လာတဲ့ေမာ္ဒယ္ပါ။ တို ့စက္ဆရာေတြ အၿဖဳတ္ႀကမ္းလို ့
အိုင္စီေတြ ဆားကစ္ပတ္လမ္းထဲၿမဳပ္ထားတာ C8814 တဲ့။

အင္တာနာတိုင္ကေန ၀င္လာတဲ့ RFလိုင္းနဲ ့အတူပါလာတဲ့ TX,RX, လိုင္းေတြဟာ
RFMD လို ့ေခၚတဲ့ RF switch အိုင္စီရဲ့ pin no-17 ကို၀င္ေရာက္ပါတယ္။ဒီအိုင္စီထဲမွာ
အ၀င္ ငုတ္-၃လိုင္း၊အထြက္-၃လိုင္း၊ control ငုတ္ ၄လိုင္း၊ RX အ၀င္ ၂လိုင္း ၊vdd ၁လိုင္း၊
က်န္ငုတ္ေတြကေတာ့ gndငုတ္ေတြမ်ားပါတယ္။ Battery ကေနတိုက္ရိုက္ဗို ့လိုင္းအ၀င္ရိွတဲ့
အတြက္ ေရွာ့အၿဖစ္မ်ားတဲ့ အိုင္စီလဲၿဖစ္ပါတယ္။  sim ပိုင္းကလာတဲ့ low-band နဲ ့ high-band
ကိုေတာ့ pin 1 နဲ ့pin3 တို ့ကို၀င္ေရာက္ပါတယ္။ Modulation လုပ္ၿပီးထြက္လာတဲ့  TRX
လိုင္းကို pin-16 ကေနၿပန္ထုတ္ေပးၿပီး Duplexer ထဲကိုေပးပို ့ပါတယ္။
Duplexer ကေနထြက္လာတဲ့ RF ေတြကို sawfilter ေလးခံၿပီး PA ရဲ ့pin 2ကိုပို ့ေပးပါတယ္။
PA ရဲ ့pin -9 ကေန တဆင့္ saw filter ေတြခံၿပီး RTR 6500 သို ့ပို ့ေပးပါတယ္။
ဒီေနရာမွာ pa ရဲ ့အလုပ္လုပ္ပုံက rf signal ေတြကို အင္အားေကာင္းမြန္ေအာင္ခ်ဲ ့ထြင္ေပး
ရတဲ့အပိုင္းပါ pa မေကာင္းရင္ cdma ဖုန္းေတြမွာ 1x တစ္တိုင္ပဲေပၚၿပီး ဖုန္းေၿပာလို ့မရေတာ့ပါဘူး။pa မွာလဲ cdma pa ရယ္ gsm pa ရယ္ဆိုၿပီးႏွစ္မ်ိဳးရိွပါတယ္။ cdma pa
ေတြကို 6340,5404,5405 စတဲ့နံပါတ္ေတြအဆင္ေၿပပါတယ္။ gsm paေတြက နံပါတ္အပူး
ေတြနဲ ့လာတာမ်ားပါတယ္။ 6655,6661, 77751 စတဲ့နံပါတ္မ်ိဳးေတြပါ။ခုေနာက္ပိုင္း၀င္လာတဲ့
honor ေတြမွာ 4g  network ကိုေထာက္ပံ့ေပးတဲ့အတြက္ pa ေတြလဲမတူေတာ့ပါဘူး။
logic control ပိုင္းေတြပါ၀င္လာၿပီး auto select  pam ေတြၿဖစ္လာပါတယ္။
RTR ေတြမွာ S3 လမ္းေႀကာင္းကေန 1.7V တစ္လိုင္းယူထားတဲ့အတြက္ တစ္ခါတစ္၇ံ
အမ္ပီယာ 4,5,6,ေတြေက်ာ္လာ၇င္ ဒီအိုင္စီေတြေႀကာင့္လဲၿဖစ္တတ္ပါတယ္။
RTR 6500 မွာေတာ့ wide band data ပိုင္း၊ tx cell output ပိုင္း ၊ audio code ပိုင္း။
tcxo ပိုင္းေတြပါ၀င္ပါတယ္။ ဒီအိုင္စီကိုေတာ့ cdma ဖုန္းေတြမွာပဲအသုံးၿပဳပါတယ္။
လိုအပ္တာေလးေတြလဲအၿမင္မေတာ္ရင္ေၿပာၿပေပးႀကပါဦးဆာတို  ့





Post by zaw win htut

SD card ထည့္မွ SD Card slot ရဲ႕ အေျခမွာရွိတဲ့ deceted pin Ground က်ၿပီး power ic အထြက္ VREG S3 ကလာတဲ့ 1.8 volt ထြက္ေနတဲ့ Resistor ေလးတစ္လံုးက 0 volt ေျပာင္းသြားပါတယ္ အဲ့လိုေျပာင္းသြားမွသာ Memory card ဖတ္ဖို႔ရာအတြက္ အလုပ္လုပ္ေပးမဲ့ TF Card EMI Filter (U1402) အတြက္ လိုအပ္တဲ့ 2.8 voltage ကို power ic ကေန VREG L13 မွတဆင့္ ထုတ္ေပးပါတယ္ အဲ့လိုထုတ္ေပးမွ EMI Filter အလုပ္လုပ္ၿပီး SD card slot pin No.4 Vcc မွာ voltage ေရာက္ပါမယ္ Deceted pin gnd မက်ရင္ volt လံုးဝမထြက္ပါဘူး
ကေလးကြက္ေလးေတြပါ ဆာေတြ ေက်ာ္ခြသြားပါ 😄😄😄

phone touch error

Phone touch error

post by ko ko aung

ဖုန္းတစ္လုံးရဲ႕ Touch အပိုင္းကိုေလ့လာျကည့္ရင္

၃ ပိုင္းေလာက္ကြဲေနတယ္ခင္ဗ်

ဗို ့ေပးတဲ႔အပိုင္း VDD 1.7-2.8 v

Data ပိုင္းေတြျဖစ္တဲ႔

TP-INT

TP-reset

SCL

SDA လမ္းေျကာင္းမ်ား

Components ပိုင္းေတြျဖစ္တဲ႔

touch ic

touch connector

dc to dc

drop down resistor

pull-up resistor

esd diode

capacitor အစရိွတဲ႔ ပ့ံပိုးပစၥည္းမ်ား

ဒီလိုသုံးပိုင္းခြဲျပီးေလ့လာနိင္ပါတယ္

ဒါမွတစ္ပိုင္းျခင္းစီမွာျဖစ္တတ္တဲ႔ error ေတြကို

ထဲထဲဝင္ဝင္သိလာမွာ

ဗို ့ေပးတဲ႔အပိုင္းမွာႏွစ္မ်ိုးရွိပါတယ္

dual volt နဲ႔ single volt ဆိုျပီးႏွစ္မ်ိဳးေပးပါတယ္

အသုံးျပုတဲ႔ touch ic ေပၚမွာမူတည္ျပီးေပးသြင္း

ဗို ့မတူပါဘူး

2.8v တစ္လိုင္းထဲသုံးတဲ႔ဖုန္းေတြရွိပါတယ္

အမ်ားဆုံးသုံးတာကေတာ့ 1.7v-2.8v ႏွစ္မ်ိဳး

ေပးပါတယ္ ဒီႏွစ္မ်ိဳးေပးတဲ႔ေနရာမွာေတာင္

တစ္လုံးနဲ႔တစ္လုံးမတူေသးပါဘူး

တစ္ခ်ိဳ႕က PMU ကေနတိုက္ရိုက္ေပးသြင္းျပီး

တစ္ခ်ိဳ႕ျက DC toDC ခံၿပီးမွေပးျကပါတယ္

တစ္ခ်ိဳ႕ လဲDC to DC အစား C3H အိုင္စီကို

သုံးျကပါတယ္ဒါေျကာင့္ဗို ့အားေပးသြင္းတဲ႔အပိုင္းမွာေတာင္ အခက္အခဲေလးေတြတန္းစီေနပါတယ္

data ပိုင္းမွာလဲ ႏွစ္မ်ိဳးကြဲေနပါတယ္

touch ic ကပို ့ေပးလိုက္တဲ႔  RX-TX digital

signal ေတြကို CPU သို ့ပို ့ေပးတဲ႔အဓိကလမ္းေျကာင္းရွိပါတယ္ TP-INT

လို ့ေခၚျကပါတယ္ အဲဒီလမ္းေျကာင္းကိုဖုန္းေတာ္

ေတာ္မ်ားမ်ားမွာ CPU နဲ႔တိုက္ရိုက္ခ်ိတ္ဆက္ထား

ျပီးတစ္ခ်ိဳ႕ဖုန္းေတြမွာ ျကားခံ buffer ic ေလးေတြ

ခံျပီးမွေပးထားတာေတြ႔ရပါတယ္

ဒီလမ္းေျကာင္းေတြဟာအမ်ားအားျဖင့္အျခားအပိုင္း

ေတြနဲ႔ဆက္သြယ္မႈမရွိပဲ ဆားကစ္ျပားရဲ႕

အတြင္း layer ကေနေျပးထားတာပါ

ေတာ္ရဳံနဲ႔အပ်က္အစီးမရွိပါဘူး စက္ျပားျကိဳးတာ

ေရဝင္ျပီးဆားေပါက္မွသာ အဆက္အသြယ္ျပတ္နိင္တာပါ

ဒီလမ္းေျကာင္းျပတ္ျပီဆိုရင္လဲ ၿပန္လိုက္ဖို ့မလြယ္

ပါဘူးေနာက္တစ္ခုက အဲဒီလမ္းေျကာင္းေပၚမွာ

data စီးဆင္းနိင္ဖို ့အတြက္ PMU ကေန resistor

10K တစ္လုံးေလာက္ခံျပီး 1.7vေလာက္ေပးထားပါတယ္ ဒီဗို့ ့ေလးေပ်ာက္ေနရင္လဲ အလြယ္တကူအစားထိုး

ေပးနိင္ပါတယ္

reset လမ္းေျကာင္းကေတာ့ CPU ကေနတိုက္ရိုက္

ထိန္းခ်ဳပ္တဲ႔လမ္းေျကာင္းတစ္ခုပါ

Open drain volt ျဖစ္တဲ႔အတြက္ set နဲ႕ reset

အေျခႏွစ္ခုမွာမတူညီတဲ႔ဗို ့အားႏွစ္ရပ္ကို

ျပေနတတ္ပါတယ္ 1.5v to 0.5v ခန္ ့ပါ ဒီလမ္း

ေျကာင္းေပၚကဗို ့ကိုေတာ့အျခားဗို ့လမ္းေျကာင္း

တစ္ခုကေန jumper ေက်ာ္လို ့မရပါဘူး

SDA SCL လမ္းေျကာင္းကိုေတာ့ CPU ရဲ႕

GPIO အပိုင္းကေန data အကူးအေျပာင္းလုပ္ေပးပါတယ္ဒီလမ္းေျကာင္း

ႏွစ္ခုေပၚမွာ PMU ကေနဗို ့ေပးထားတဲ႔

pull-up resistor ႏွစ္လုံးခံထားပါတယ္

အဲဒီေကာင္ေလးတစ္လုံးလုံးျပဳတ္ေနရင္လဲ

မရပါဘူး touch နဲ႔

ဆက္ႏြယ္ေနတဲ႔ data လမ္းေျကာင္းေပၚမွာ

touch ic အျပင္ proximity sensor

bluetooth

camera flash ic

gyro sensor

အပိုင္းေတြနဲ႔ခ်ိတ္ဆက္ထားတဲ႔အတြက္

touch ဗို ့ေတြေရာက္ျပီး touch ဆြဲမရတဲ႔အခါမွာ

ဒီအပိုင္းေတြကို ထည့္သြင္းလုပ္ေဆာင္ေပးရပါတယ္

ေနာက္တစ္ခုကေတာ့ေဆာ့ဝဲပိုင္းပါ

firmware မွားတင္မိတာမ်ိဳး အသုံးျပုထားတဲ႔ app

ေတြမ်ားလာတဲ႔အခါစက္ဟန္းျပီးtouch မရတာမ်ိဳး

ျဖစ္တတ္ပါတယ္

ေနာက္ဆုံးတစ္ခုကေတာ့ components အပိုင္းပါ

ေရဝင္ဖုန္းေတြမွာအပ်က္အမ်ားဆုံးအပိုင္းလဲျဖစ္ပါ

တယ္ ဆားေပါက္ျပီဆိုရင္ တျဖည္းျဖည္း

error ေတြတက္လာမွာပါအေသအျခာစစ္ေဆး

ျပီးျပဳျဳပင္ေပးရင္ရပါတယ္ လမ္းေျကာင္းေလးေတြ

ျပတ္ေနတာကိုမီတာအသုံးျပုျပီး jumper ေက်ာ္

ေပးတတ္ဖို ့ပဲလိုပါတယ္

ဆရာမ်ားမန္ ့ေပးခဲ႔ပါခင္ဗ်ာ

honor H30 L02 Jumper way

honor H30 L02 jumper way
ရွာေဖြသူ-- ျမတ္ေတာင္ႀကီး

good ႏိုင္ၾကပါေစ

Honro H-30 C00 jumper way

Honor-H-30-C00 jumper way ေလးပါ

ဒီ way ကို

ျမတ္ေတာင္ႀကီး က

ရွာေဖြေပးထားပါတယ္ photo ထဲကသူေပါ့

အဆင္ေျပႏိုင္ၾကပါေစဗ်ာ

China mobile driver collection

Download

အဆင္ေျပႏိုင္ၾကပါေစဗ်ာ

Samsung G-313H firmware

Samsung G-313H firmware

                                          G313H0XE0ANL5-   Android-4.4.2



                          Download link  -------index.php?a=browse&b=file&id=8258


   100% မွန္ကန္တယ္ဗ်
